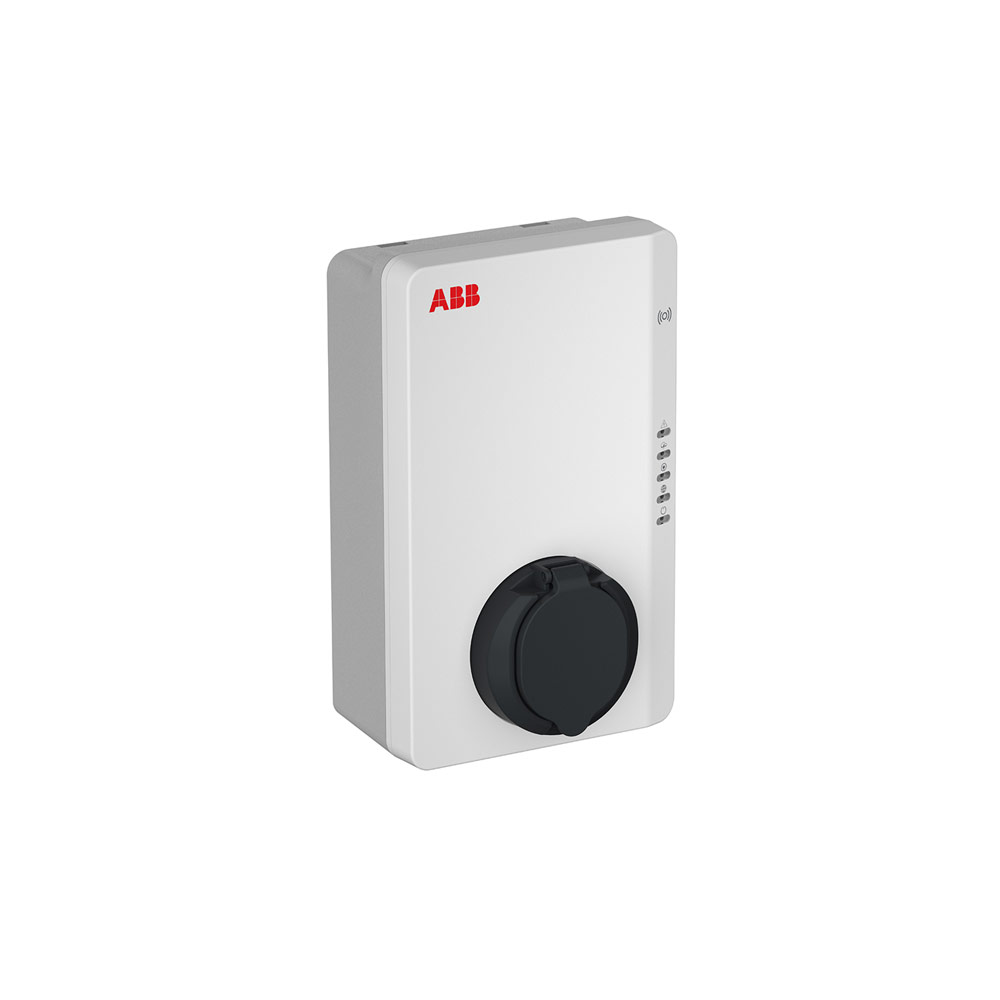

ABB Terra AC Wallbox – "Made in Switzerland"
Die perfekte Ladelösung für Private und Unternehmen

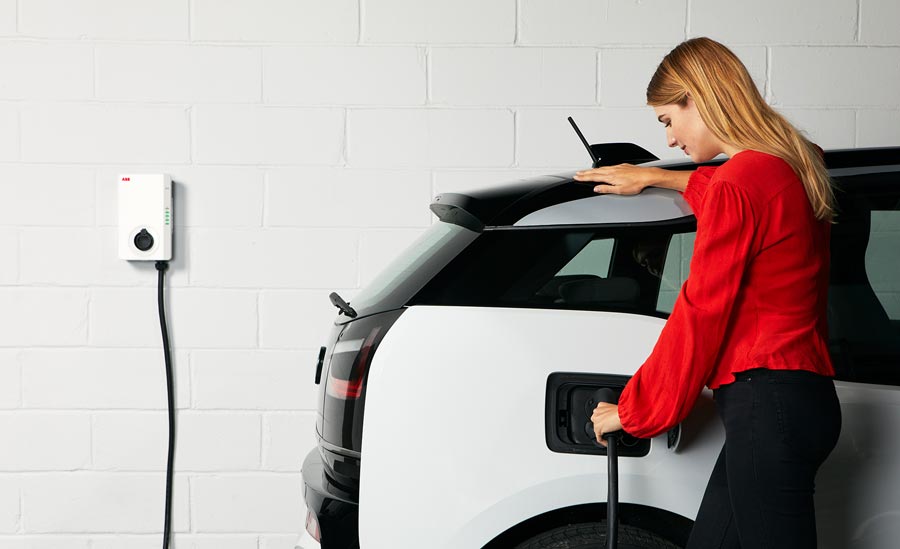

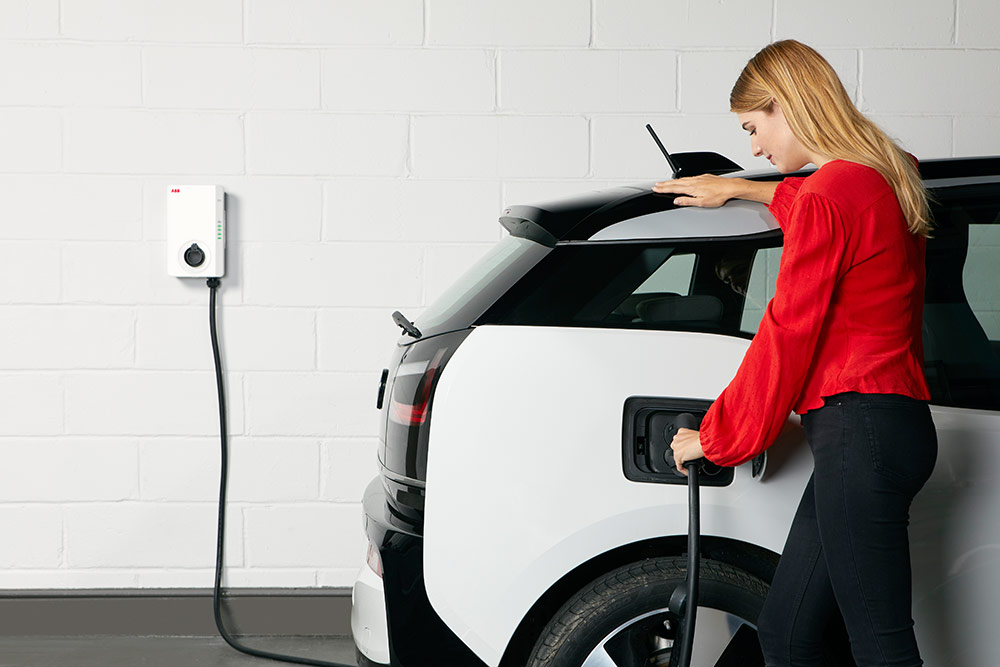

Die ABB Terra ist eine maßgeschneiderte, intelligente und vernetzte Ladestation für Unternehmen und Eigenheime bzw. Wohngebäude. Die Ladestation kann auf Gewerbeflächen installiert und z. B. zum Laden bei Hotels, Sporteinrichtungen bis hin zu Einkaufszentren verwendet werden. Im gewerblichen Bereich stellt die ABB Terra auch eine optimale Lösung zum Laden von einzelnen Mitarbeiterfahrzeugen aber auch ganzen Firmenflotten dar. Im öffentlichen Raum kann die Wallbox zum Laden auf Parkplätzen und Straßen eingesetzt werden. Im privaten Bereich eignet sich die Terra z. B. zum Laden bei Privathäusern, Mehrfamilienhäusern und ganzen Quartieren. Die Einsatzmöglichkeiten sind dank des intelligenten ABB Lade- und Lastmanagements geradezu unbegrenzt.
Platz 3 im ADAC Wallbox-Test 2022
Eine andere Ausstattungsvariante der hier vorgestellten ABB Terra, die ABB Terra AC W11-G5-R-0, erhielt im ADAC Wallbox-Test 2022 mit 1,9 die zweitbeste Gesamtnote. In den Kategorien Sicherheit, App und Funktion erreichte sie sogar die Detailnoten 1,6 bzw. 1,7 und 1,8 und überzeuge somit in punkto Funktionssicherheit. Der ADAC lobte neben der Sicherheit vor allem die umfangreiche Ausstattung sowie die intuitive App.
Laden mit Qualitätsanspruch
Die AC-Wallbox zeichnet sich vor allem durch ihr unschlagbares Preis-Leistungsverhältnis aus. Der Hersteller ABB ist ein anerkannter Experte im Bereich Elektrotechnik und zählt zu den Marktführern im Bereich E-Ladestationen. Die Marke steht für allerhöchste Qualität.
Zukunftssicher und flexibel
Dank ausgeklügelter Smart Features können Sie mit der ABB Terra den Stromverbrauch kontrollieren und gezielt reduzieren. Der integrierte Stromzähler (optional auch MID-zertifiziert) protokolliert den Stromverbrauch. So wissen Sie, zu welchen Zeiten wieviel Strom verbraucht wird und können diesen gezielt optimieren. Die Wallbox-Version mit MID-zertifiziertem Zähler erlaubt beispielsweise die korrekte Abrechnung des Stromverbrauchs, wenn das Firmenauto zuhause geladen wird.
Sicherheit an erster Stelle
Die ABB Terra wurde nach höchsten Standards durch unabhängige, externe Sicherheitsprüfstellen geprüft und bewertet. Die Wallbox verfügt über wichtige, integrierte Schutzeinrichtungen, u.a. DC-Fehlerstromüberwachung, Überspannungsschutz, Unterspannungsschutz, Überstromschutz, permanente Schutzleiterüberwachung, Erdschluss etc. Diese Features sorgen für eine sichere Anwendung und schützen sowohl Sie als Benutzer, als auch Ihr Fahrzeug.
Freigabe per RFID oder App
Je nach Ausstattungsvariante verfügt die ABB Terra über einen RFID-Kartenleser. Um sicherzustellen, dass nur berechtigte Personen an der Wallbox laden, kann die Freigabe entweder per RFID-Karten oder Handy-App erfolgen. Im Lieferumfang der ABB Terra-Variante mit RFID-Funktion ist bereits eine RFID-Karte enthalten. Weitere Karten sind separat als Zubehör erhältlich.
Einfache und kostengünstige Installation
Dank ihrer kompakten Abmessungen und überlegten Designs, ist die ABB Terra AC-Wallbox platzsparend und unkompliziert zu installieren. Die Wallbox ist für den Einsatz im Innen- und Außenbereich geeignet. Für die Verarbeitung werden hochwertige Materialien, wie z. B. wetterfester und schlagfester Kunststoff verwendet. Da die Ladestation bereits mit einem integrierten Schutz gegen Gleichstromfehlerströme (DC) ausgestattet ist, wird für die Installation lediglich ein kostengünstiger FI Typ A und ein Leitungsschutzschalter (LS) benötigt.
Einstellbare Ladeleistung

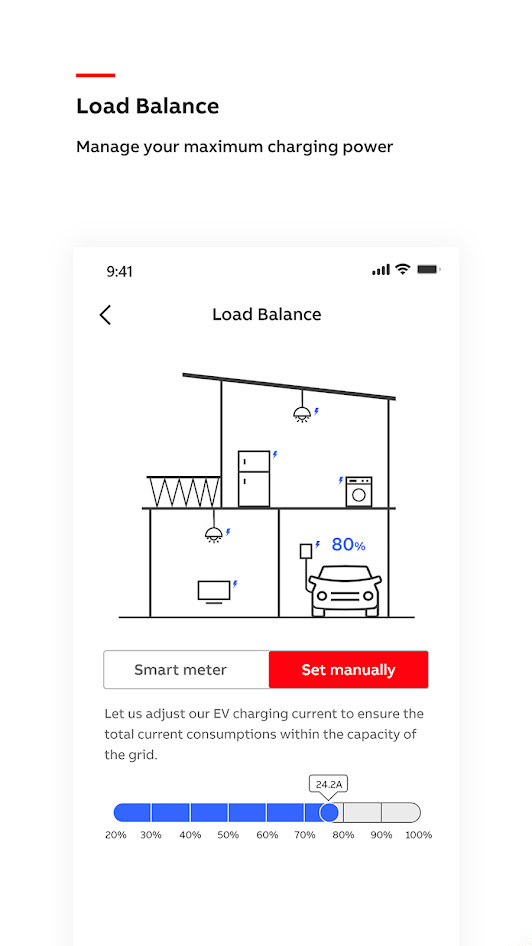

Die ABB Terra bietet die Möglichkeit, den Ladestrom bzw. die Ladeleistung zu begrenzen. So kann die Leistung der Wallbox auf das Stromverteilungssystem und den Stromverbrauch des Gebäudes angepasst werden, was unerwünschtes Auslösen von Schutzeinrichtungen effektiv verhindert. Die maximale vom Benutzer einstellbare Ladeleistung kann vom Elektriker über TerraConfig limitiert werden. Innerhalb dieser Grenze kann der Benutzer selbst die Ladeleistung jederzeit über ChargerSync einstellen.
Optimiertes Laden dank dynamischem Lastmanagement
Die ABB Terra ist für die Integration eines externen Energiezählers vorbereitet. Dadurch kann ein dynamisches Lastmanagement umgesetzt werden und z. B. mehrere Wallboxen gleichzeitig betrieben werden, ohne den Hausanschluss oder das Stromnetz zu überlasten.
Vielfältige Kommunikationsfunktionen
Die ABB Terra-Wallbox ist mit umfangreichen Konnektivitätsoptionen ausgestattet. Dazu zählen bereits in der Standardversion ein LAN-/Ethernetanschluss (RJ45), WLAN, Bluetooth, OCPP, Modbus RTU-RS485 (für externen Energiezähler), potentialfreie Kontakte und Updatefähigkeit über Remote. Die Wallbox kann dank ihrer Kommunikationsschnittstellen in moderne, intelligente Gebäude-Energiesystem (EMS, HEMS) oder in ein Smart Home-System eingebunden und auch mit PV-Anlagen und Wechselrichtern kombiniert werden. Höhere Ausstattungsvarianten bieten zusätzlich noch die Möglichkeit, die Wallbox per Nano-SIM-Karte bzw. mobile Daten (4G, GSM, LTE) einzubinden.

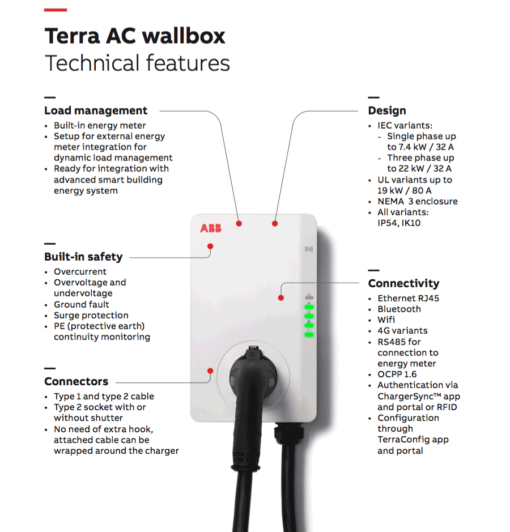

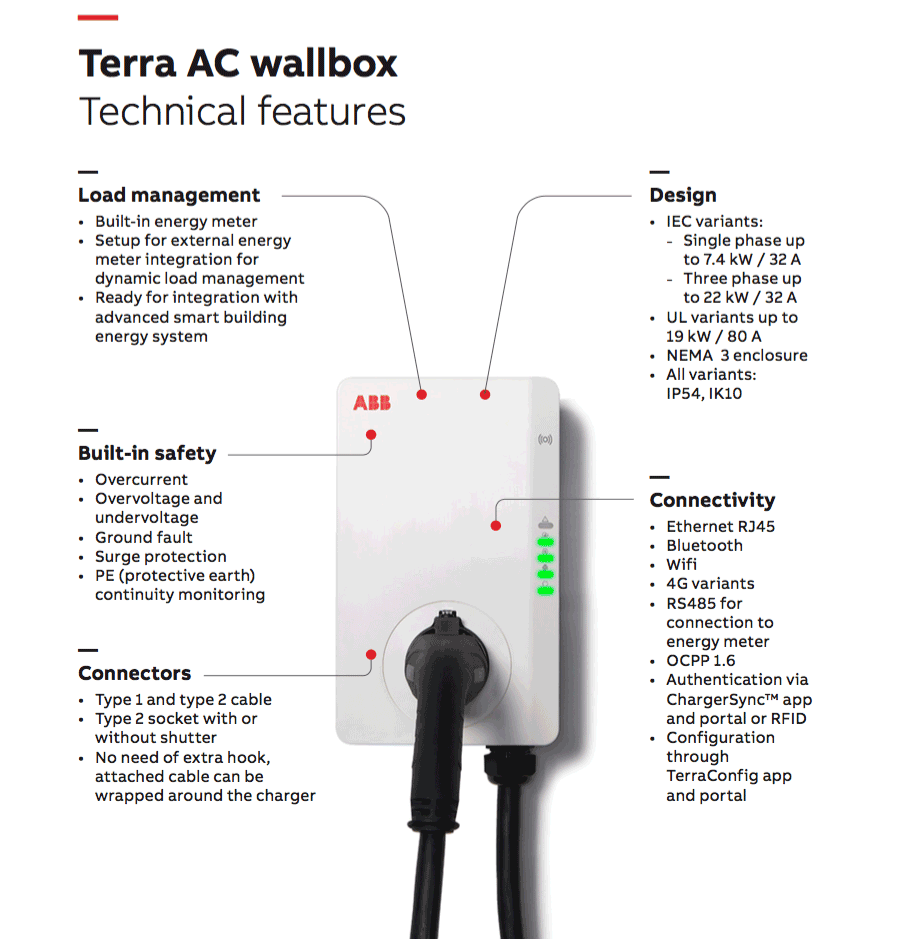

Highlights der ABB Terra-Wallbox
Für Private und Unternehmen geeignet
Konnektivität: LAN, WiFi, Bluetooth, Modbus, OCPP, 4G (optional), …
Verwaltung und Steuerung über Handy-App und Webportal
Ladefreigabe: per Handy-App (optional RFID)
Integrierter Stromzähler (optional MID-zertifiziert)
Integrierte DC-Fehlerstromüberwachung
Für PV-Überschussladen geeignet
Dynamisches Lastmanagement
Einfache Montage und Installation

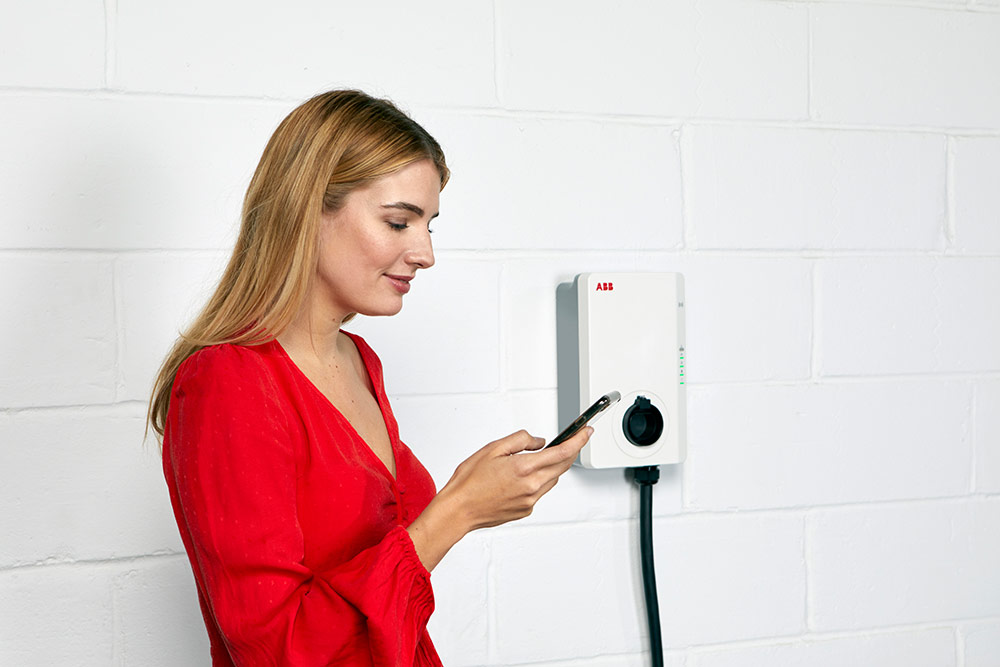

KfW-förderfähig
Die All-in-One-Ladelösung
für Private und Gewerbe

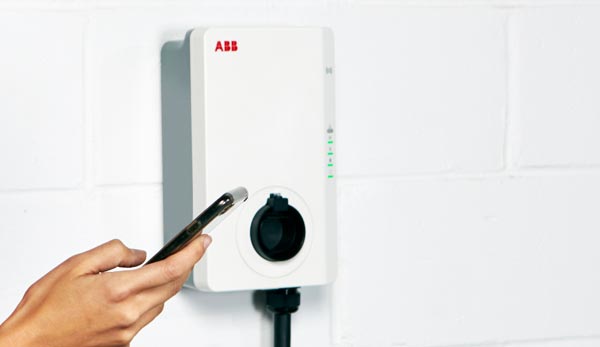

Integrierter Stromzähler
Die ABB Terra AC-Wallbox ist bereits in der Standardausführung mit einem eingebauten, hochgenauen Zähler ausgestattet (Genauigkeitsklasse B, +/- 1% Toleranz). Die Terra-Variante mit Display verfügt sogar über einen MID-zertifizierten Zähler. So kann z. B. der Stromverbrauch beim Laden von Firmenfahrzeugen zuhause mit dem Arbeitgeber korrekt und vorschriftskonform abgerechnet werden.
Features der ABB-Handy-App

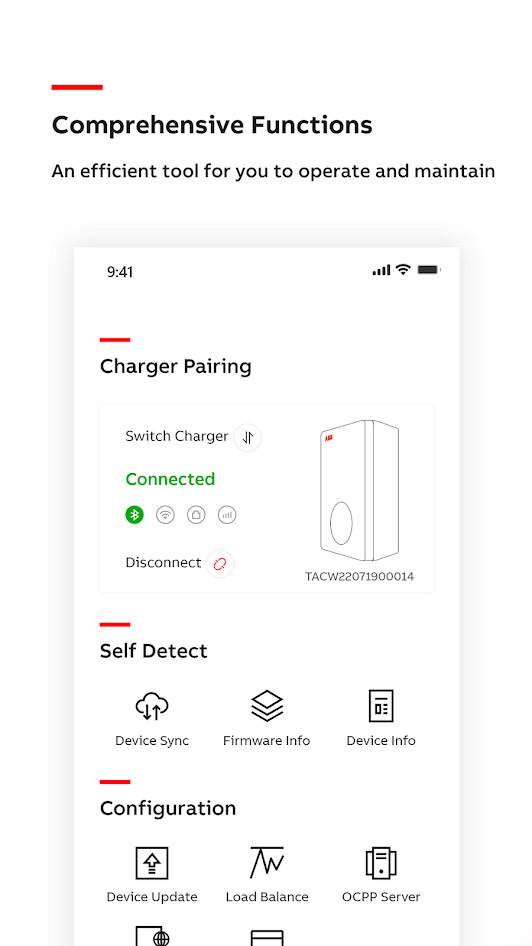

Für die Verwaltung der Wallbox per App steht die ChargerSync App zur Verfügung, für Elektriker die TerraConfig App. Beide Apps sind sowohl für iPhones als auch für Android-Smartphones verfügbar.

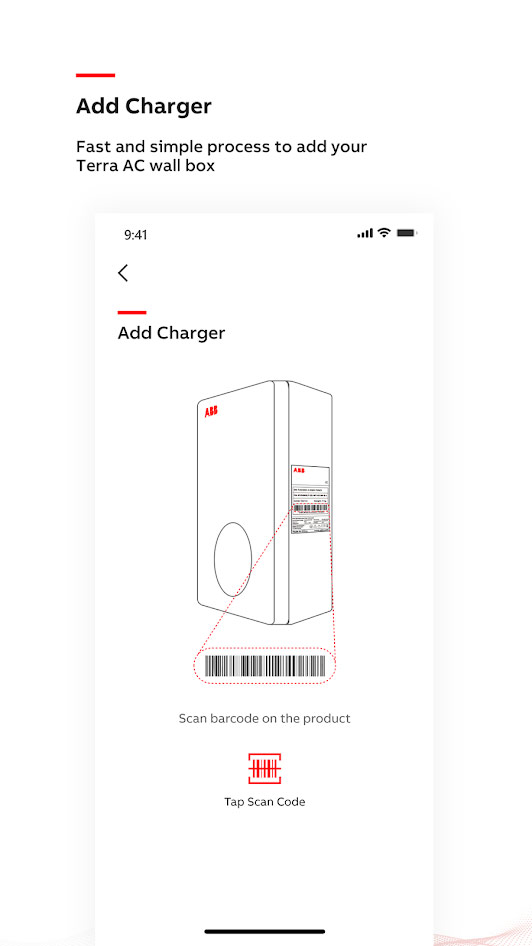

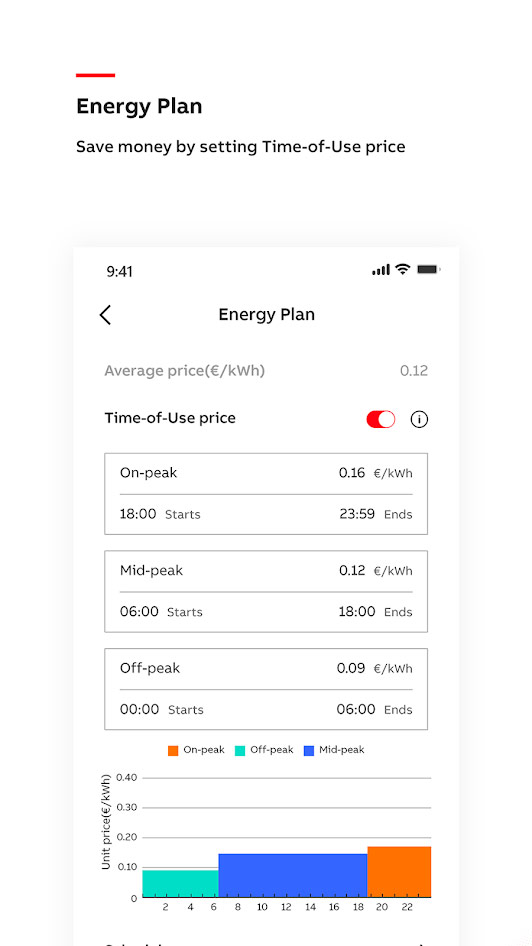

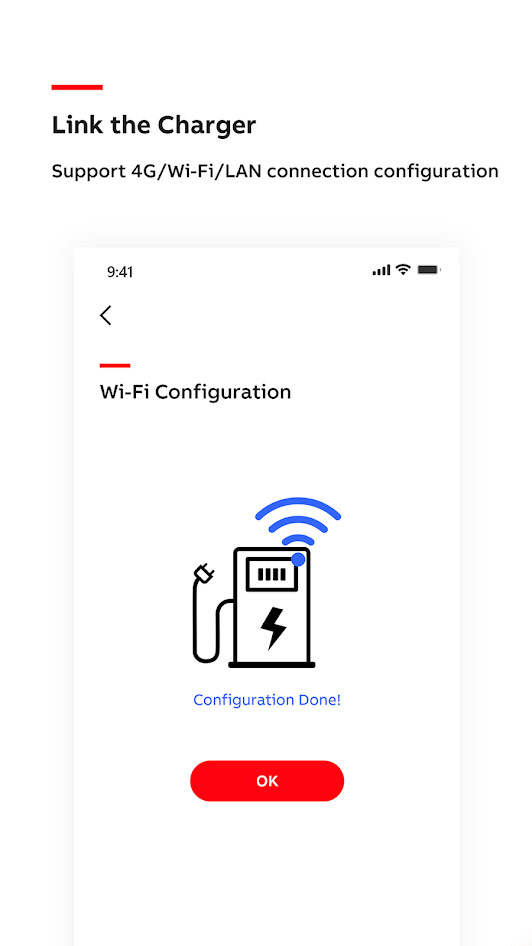

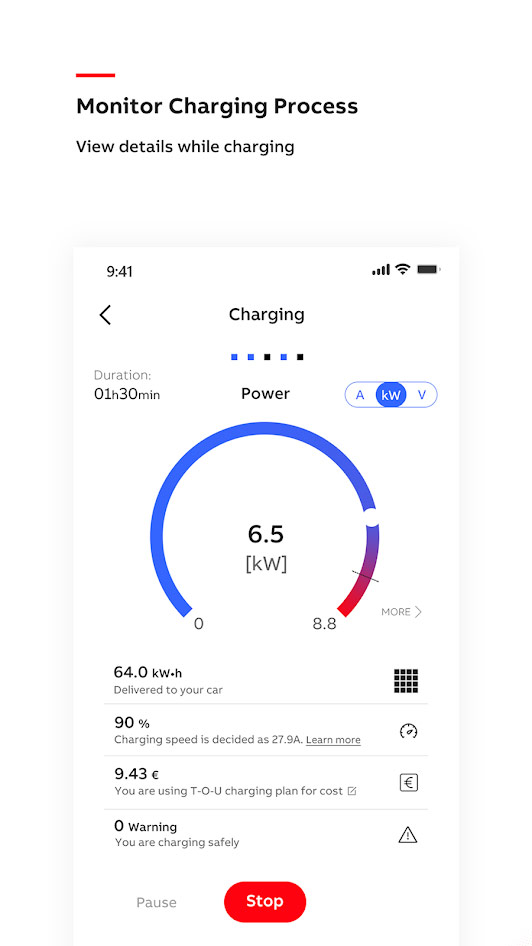

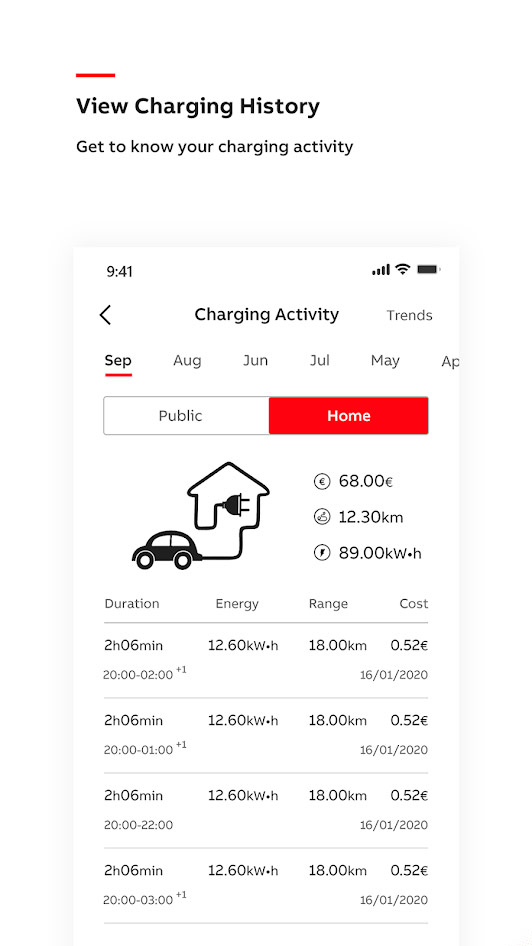

Über die ChargerSync App können über die App z. B. RFID-Karten verwaltet werden, Ladezeitpläne hinterlegt, Ladestatistiken erstellt, Ladevorgänge aus der Ferne gestartet, Verbindungen mit dem Heimnetzwerk definiert, Stromtarife für Statistiken hinterlegt und Updates installiert werden.

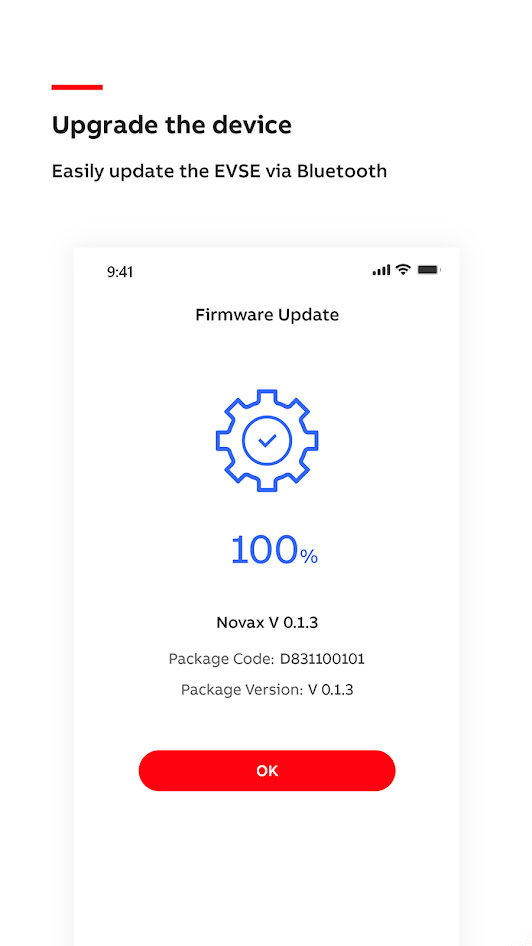

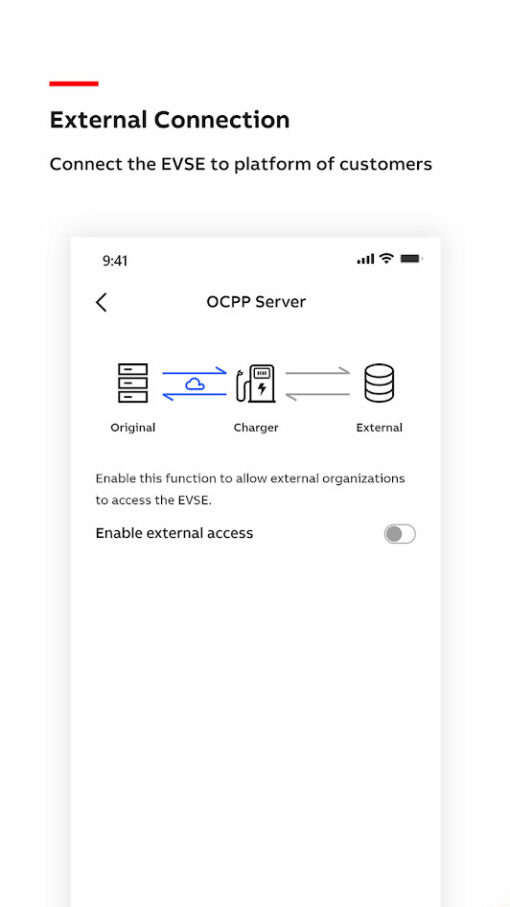

Die TerraConfig App ist die ideale Lösung für eine unkomplizierte Inbetriebnahme durch einen Installateur. Die Ladestation kann bequem per Bluetooth mit dem Smartphone verbunden werden und Einstellungen ohne großen Aufwand vorgenommen werden. Die App ist intuitiv zu bedienen und beschleunigt daher den Prozess der Inbetriebnahme. Sind OCPP-Konfigurationen in einem TerraConfig-Portal vorbereitet, können Einstellungen schell und fehlerfrei für Ladestationen übernommen werden.
Features des ABB-Webportals
Für die Verwaltung der Wallbox steht das ChargerSync Portal zur Verfügung, für Elektriker das TerraConfig Portal.
Das ChargerSync Portal dient der Verwaltung von Terra AC-Wallboxen. Dabei können Benutzer angelegt, RFID-Karten hinterlegt und Ladevorgänge analysiert und ausgewertet werden. Neben der Verwaltung der Ladestation kann ein dynamisches Lastmanagement für eine Gruppe von Ladesäulen erstellt werden.

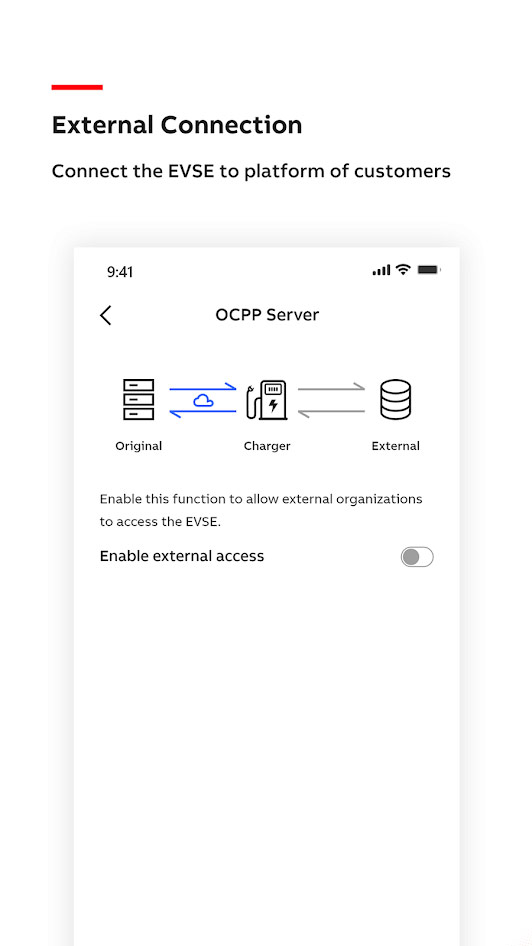

Das TerraConfig Portal wurde für professionelle Installations- und Elektromobilitätsunternehmen entwickelt, die Inbetriebsetzungen für Endkunden durchführen. In der übersichtlichen Plattform können App-Accounts erstellt, URLs für eine OCPP-Verbindung oder auch Zertifikate für sichere Websocket-Verbindungen hinterlegt werden.
Lieferumfang
Im Lieferumfang der ABB Terra-Wallbox sind inkludiert:
- Terra AC-Ladestation
- Montage-Set
- Bohrschablone
Produktübersicht ABB Terra – Alle Varianten und Modelle
Die ABB Terra AC-Wallbox ist in folgenden Ausführungen erhältlich. Noch ein Hinweis für alle, die auf der Suche nach dem baugleichen Modell von Kostad sind: Die ABB Terra AC-Wallbox W22-G5-R-C-0 (6AGC082157) ist baugleich mit dem ADAC-Testsieger Kostad TX-1000.
| Bezeichnung / Typ | Art.-Nr. | kW | RFID | 4G | MID | |
|---|---|---|---|---|---|---|
| Modelle mit Buchse | ||||||
| Terra AC 22kW Buchse | Terra AC W22-T-0 | 6AGC081279 | 22 kW | – | – | – |
| Terra AC 22kW Buchse, RFID | Terra AC W22-T-R-0 | 6AGC082152 | 22 kW | ✔ | – | – |
| Terra AC 22kW Buchse, RFID, 4G | Terra AC W22-T-R-C-0 | 6AGC082153 | 22 kW | ✔ | ✔ | – |
| Terra AC 22kW Buchse, RFID, 4G, MID | Terra AC W22-T-RD-MC-0 | 6AGC081281 | 22 kW | ✔ | ✔ | ✔ |
| Modelle mit Ladekabel | ||||||
| Terra AC 11kW 5m Kabel Typ2, RFID | Terra AC W11-G5-R-0 | 6AGC082156 | 11 kW | ✔ | – | – |
| Terra AC 22kW 5m Kabel Typ2, RFID, 4G | Terra AC W22-G5-R-C-0 | 6AGC082157 | 22 kW | ✔ | ✔ | – |
| Terra AC 22kW 5m Kabel Typ2, RFID, 4G, MID | Terra AC W22-G5-RD-MC-0 | 6AGC081285 | 22 kW | ✔ | ✔ | ✔ |
Downloads – Produktdatenblatt, Installation und Anleitung
Zum Laden aller Fahrzeuge geeignet

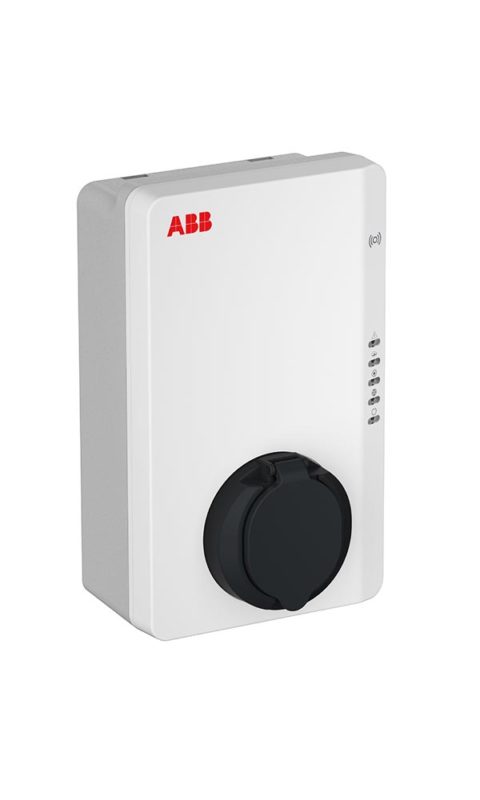

Dank der Ladebuchse ist die ABB Terra AC-Ladestation Home zum Laden aller vollelektrischen und Plug-in-Hybridfahrzeuge geeignet. Hier finden Sie eine Auswahl passender Typ 1- und Typ 2-Ladekabel.
