Features
- RS485 Modbus DL/T Kommunikationsschnittstelle
- Vier-Quadranten-Messanalysator, der mit einem RS-485-Anschluss und einem Modbus-DL/T ausgestattet ist
- Ausgänge: RS485 und Impulsausgang
- Spannung: AC 3×230/400V
- Strom: 0,25-5(80)A
- Frequenz: 50/60 Hz
- EAN: 6932103877620
Einsatzmöglichkeiten
- Einspeisebegrenzung und exakte Zählung
- Auch für Nulleinspeisung geeignet, ebenso wie z.B. eine Begrenzung auf 70%
- Elektronischer Energiezähler der Serie DTSU666 (DIN-Schiene) für DIN35mm-Standard (DIN-Schienenmontage)
- Messung für Dreiphasen-Vierdraht-Installationen, Wirk-, Blindenergie u elektrische Parameter
- Ideales Messgerät für die Messung aktiver und reaktiver Energie
- Ideal zur Nutzung mit Verbrauchern und Energieerzeugern, wie zum Beispiel Wallboxen, PV- oder Windkraft
Technische Details

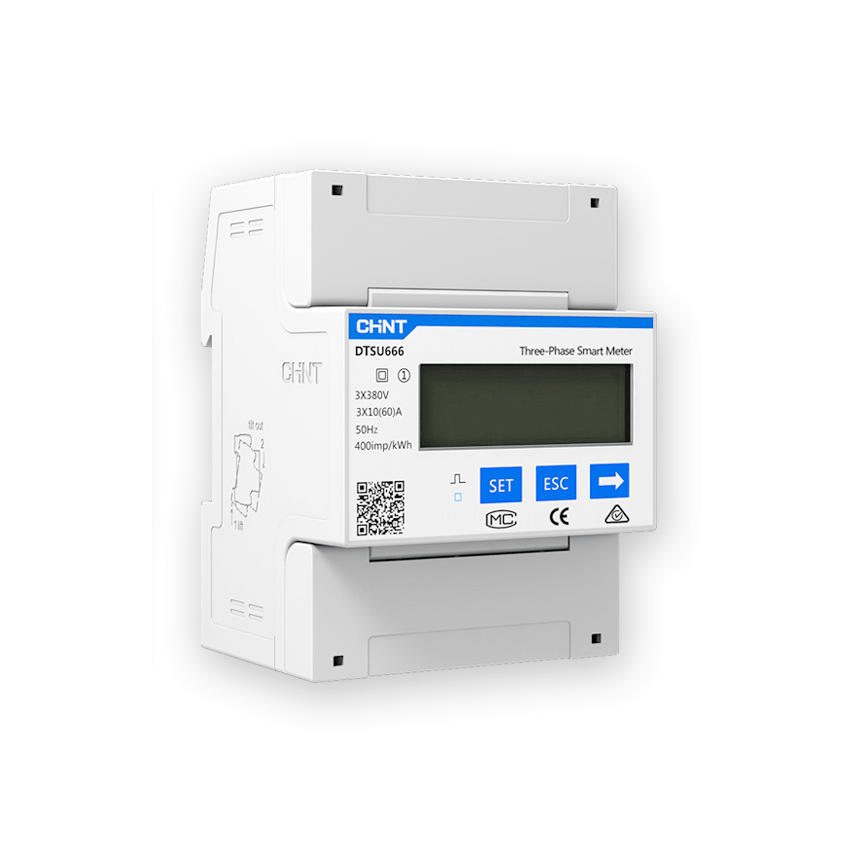

Der Stromzähler Chint DTSU666 verfügt über ein hintergrundbeleuchtetes Display. Der Zähler wurde für die bidirektionale Vier-Quadranten-Strommessung in ein- und dreiphasigen Installationen entwickelt. Zusätzlich zum bidirektionalen Energiefluss (Export und Import) können Sie mit dem Chint DTSU666-Stromzähler viele weitere Netzparameter aufzeichnen und ablesen. Dazu zählen unter anderem kapazitive und induktive Blindenergie in Richtung des Verbrauchs (Import) und der Einspeisung in das Netz ( Export). Der Energiezähler verfügt über eine RS-485-Schnittstelle, sodass die Messwerte einfach über das Modbus-DL/T ausgelesen werden können. Zusätzlich verfügt er über einen konfigurierbaren Impulsausgang für Wirk- oder Blindenergie. Der Chint Stromzähler DTSU666 misst und übermittelt Parameterwerte wie:
- Spannung (V)
- Frequenz (Hz)
- Strom (A)
- Energie bei der Vierquadrantenmessung
- kWh/kVArh ins Netz eingebracht (Export)
- kWh/kVArh ins Netz heruntergeladen (Import)
- kWh/kVArh insgesamt
Technische Spezifikation
- Spannung 3 x 230V / 400V
- Anzeige: Segment-LCD, hintergrundbeleuchtet
- Frequenz: 50Hz
- Datenverbindung: Modbus RS485, Modbus RTU
Lieferumfang
- DTSU666 Stromzähler, 3-phasig
- Bedienungsanleitung
- Montageanleitung
